Khuôn ép nhựa là một chi tiết vô cùng quan trọng trong quy trình sản xuất và gia công nhựa. Vậy khuôn ép nhựa có cấu tạo và yêu cầu về mặt kỹ thuật như thế nào? Hãy cùng tìm hiểu ngay sau đây.
Khuôn ép nhựa là gì?
Trong quy trình sản xuất và gia công nhựa thì khuôn ép bao gồm nhiều chi tiết được liên kết với nhau. Ở đó, nhựa nóng chảy được đẩy vào và làm nguội để ra được thành phẩm.
Vì thế ta có thể hiểu khuôn ép nhựa là một dụng cụ dùng để định hình cho sản phẩm nhựa và được thiết kế để có thể sử dụng cho nhiều chu trình sản xuất gia công nhựa.

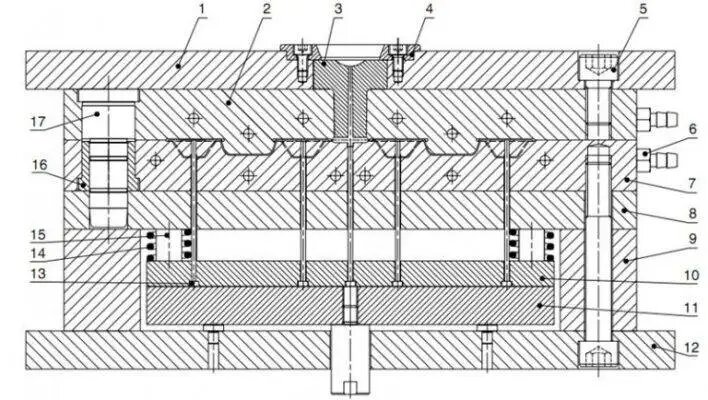

Cấu tạo chi tiết của khuôn ép nhựa
Kết cấu và kích thước của khuôn ép nhựa phụ thuộc hoàn toàn vào kích thước cũng như hình dáng của sản phẩm cuối cùng. Tuy nhiên, cấu tạo chung của các khuôn ép nhựa thường gồm 13 bộ phận.
- Tấm khuôn trên: Tấm này là bộ phận quan trọng nhất vì là hình bao ngoài của thành phẩm. Tấm này quyết định đến độ chính xác của khuôn để hình thành độ chính xác của sản phẩm. Bề mặt ngoài của thành phẩm đẹp hay xấu, có chính xác hay không phụ thuộc hoàn toàn vào quy trình gia công tấm khuôn này. Đây là tấm khuôn cố định.
- Tấm kẹp trên: Tấm này có tác dụng kẹp chặt tấm khuôn trên cố định của thành máy thành một khối.
- Bạc định vị: Đảm bảo vị trí thích hợp của khuôn với vòi phun, giúp cho đầu phun máy ép được định vị chính xác với vị trí tương ứng của bạc cuốn phun
- Bộ định vị: bao gồm chốt định vị và bạc định vị, đảm bảo sự phù hợp giữ phần cố định và phần chuyển động của khuôn.
- Tấm đỡ: Giúp cho mảnh ghép của khuôn không bị rơi ra ngoài.
- Thanh kê: Dùng để làm phần ngăn giữa tấm đỡ và tấm kẹp phía dưới cho giàn đẩy hoạt động được.
- Tấm kẹp dưới: Kẹp toàn bộ cụm khuôn dưới thành một khối cố định và kẹp khối này vào bàn máy động của máy ép.
- Chốt đẩy: Có tác dụng đẩy thành phẩm ra khỏi khuôn khi khuôn mở.
- Tấm kẹp đẩy: Giữ chốt đẩy, chốt hồi và chốt giật cuống.
- Tấm đẩy: Trong quá trình đẩy sản phẩm ra ngoài, tấm này dùng để chặn các chốt lắp trên tấm kẹp đẩy, giúp các chốt không rơi ra ngoài. Tấm đẩy và tấm kẹp đẩy được bắt chặt vào nhau thành một khối và được gọi là giàn đẩy. Giàn đẩy nằm phía dưới của khuôn dưới và nằm trên tấm kẹp dưới.
- Chốt hồi: Có tác dụng làm cho giàn đẩy có thể trở về vị trí cũ khi khuôn đóng lại.
- Trụ kê: Dẫn hướng chuyển động và đỡ tấm đẩy tránh khỏi bị cong do áp lực đẩy cao và giúp tăng tuổi thọ cho khuôn.
- Tấm khuôn dưới: Là một bộ phận rất quan trọng, đây là đường bao quyết định tới hình dáng bên trong của thành phẩm. Khuôn dưới (Bộ phận di động) và khuôn trên (Bộ phận cố định) kết hợp với nhau để tạo ra hình dáng hoàn chỉnh của chi tiết.
Yêu cầu kỹ thuật quan trọng của khuôn ép
Trong quá trình sản xuất và gia công thì khuôn ép được coi là “linh hồn” để tạo ra thành phẩm cuối cùng. Do vậy, việc thiết kế khuôn vô cùng quan trọng. Chính vì thế, dưới đây là một số yêu cầu bắt buộc phải có đối với khuôn ép nhựa.
- Khuôn ép nhựa đạt chuẩn cần phải đảm bảo độ chính xác tuyệt đối về kích thước và hình dáng của sản phẩm
- Đảm bảo được cho sản phẩm có độ bóng cần thiết cho cả lõi cũng như lòng khuôn
- Tương quan giữa hai nửa khuôn cần phải có vị trí chính xác
- Nguyên liệu chế tạo khuôn cần dễ gia công và phải có tính chống ăn mòn cao
- Đảm bảo được việc lấy sản phẩm ra khỏi khuôn phải dễ dàng
- Đảm bảo được độ cứng để trong quá trình vận hành và chịu được lực ép lớn mà không bị biến dạng.
- Đảm bảo đầy đủ hệ thống làm lạnh để lòng khuôn có nhiệt độ ổn định giúp tiết kiệm thời gian trong chu trình ép và tăng năng suất
- Kết cấu hợp lý, phù hợp với khả năng công nghệ.
Mong rằng bài viết trên đã phần nào giúp các bạn hiểu thêm về cấu tạo cũng như yêu cầu của khuôn ép nhựa.
